86 108,00 ₽

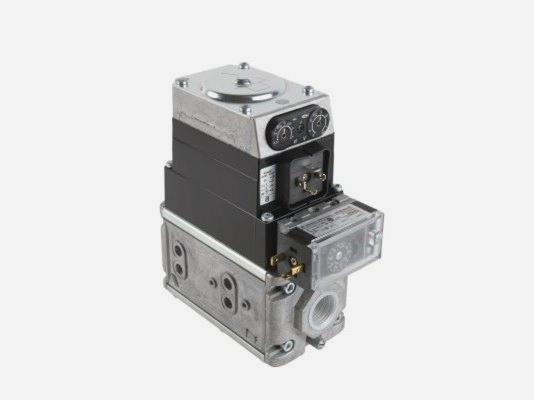

Газовый клапан Kromschroder CG 225R01-VT2WF1D — запорное устройство для регулирования и перекрытия подачи газа в системах горения промышленного и коммерческого газового оборудования. Относится к серии Kromschroder CG.
| Артикул производителя | Kromschroder 84741281 |
|---|---|
| Модель | Kromschroder CG 225R01-VT2WF1D |
| Серия: | Kromschroder CG |
| Вес: | 39 кг |
| Габаритные размеры | 18x18x35.3 см |
| Пылевлагозащита | IP 54 |
| Напряжение: | 220 В |
| Предназначен для | для газовых горелок / для комбинированных горелок |
| Соединение на выходе: | Rp 1" |
| Соединение на входе: | Rp 1" |
| Подключение | DIN-штекер |
| Мощность | 38 / 46 Вт |
| Соединение | Внутренняя резьба Rp |
| Максимальное время закрытия | 1 с |
| Максимальное время открытия | 10 с |
| Материал уплотнения | NBR |
| Давление на входе: | от 240 до 360 мбар |
| Максимальный расход газа | 37 м3/ч |
| Давление на выходе: | от 20 до 50 мбар |
| Тип горелки | пневморегулируемая |
| Крутящий момент | 20 Нм |
| Время поворота | 60 с |
| Pu max. | 0.15 бар |
| Открытие | Медленное |
| Закрытие | Медленное |
| Тип регулятора | Регулятор пропорциональности давления |
| Выпрямляющее устройство | Розетка выпрямляющего устройства |
| Класс клапана | B |
| Реле давления: | Есть |
| Сетчатый фильтр | Есть |
| Подключение к сети | С розеткой |
| Количество клапанов | 2 |
| Дроссель | Есть |
| Указатель положения | Нет |
| Мощность котла, кВт | 24 |
| Размер впуска | Без входного фланца |
| Размер выпуска | DN 25 (1") |
| Тип выпуска | Внутренняя резьба Rp |
| Тип впуска | Внутренняя резьба Rp |
